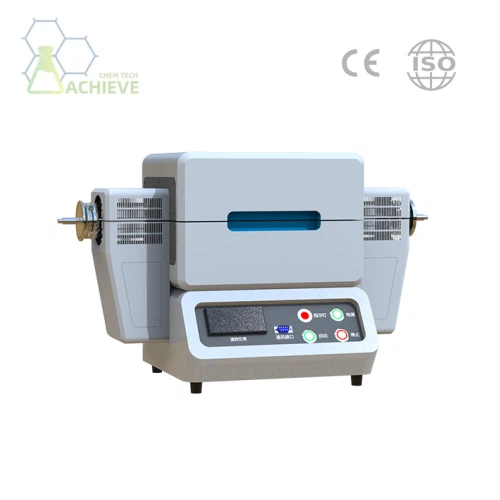

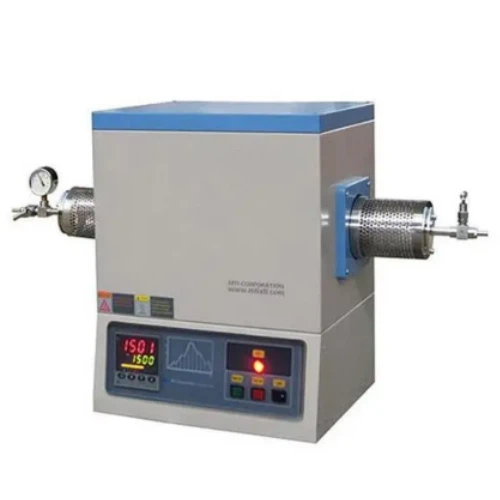

3개 구역 관상로
2.Lab Box Furnace 장비:1L-36L
3. 작동 온도는 1200도 -1700도에 도달할 수 있습니다.
***위 전체 가격표는 문의해 주세요.
설명
기술적인 매개 변수
그만큼삼 존 튜브로다양한 온도 영역, 즉 고온, 중, 저온의 세 가지 다른 온도 범위의 요구에 따라 설정할 수 있습니다. 이를 통해 사용자는 금속 용융, 고체 반응, 물질 증발과 같은 다양한 공정 작업을 수행할 수 있습니다. 등을 전체 가열 시스템을 교체할 필요 없이 단일 대구경 세라믹 또는 석영 튜브에 넣을 수 있습니다.
발열체 및 구조
발열체:삼 존 튜브 용광로일반적으로 여러 세트의 저항선 또는 다른 유형의 도체를 가열 요소로 사용합니다. 이러한 요소는 열을 고르게 전도하고 분산시키도록 특별히 설계된 대구경 세라믹 또는 석영 실린더에 배치됩니다.
용광로 구조: 용광로의 껍질은 금속 Q235 연강으로 만들어졌으며 표면은 정전기 저항으로 코팅되어 내식성을 향상시킵니다. 내부에는 다양한 공정 요구 사항을 충족하는 여러 온도 제어 영역이 있습니다.
매개변수
| 실험실 Tubu 전기로 장비 | ||||
| 사양 | 작동 온도 | 퍼니스 튜브의 외경(mm) | 가열 구역 수 | 가열부 길이(mm) |
| TFH:데스크탑 유형 | 1200:1200 정도 | 25:Φ25mm | 단일 온도대 | 150:150mm |
| TFV:수직형 | 1500:1500도 | 30:Φ30mm | 이중 온도대 | 220:220mm |
| TFR:로터리형 | 1700:1700도 | 50:Φ50mm | 세 가지 온도대 | 290:290mm |
| TFM:다중 스테이션 유형 | 60:Φ60mm | 440:440mm | ||
| TFP:고압형 | 80:Φ80mm | |||
| TFC:CVD | 100:Φ100mm | |||
| TFE:PECVD | ||||
| TFG:대기발사형 | ||||
| TFD:맞춤형 | ||||
| 실험실 상자 전기로 장비 | ||
| 사양 | 작동 온도 | 용량(L) |
| BFC:일반형 | 1200:1200 정도 | 1:1L |
| BFV:진공형 | 1500:1500도 | 3.4:3.4L |
| BFW:가시형 | 1700:1700도 | 4.5:4.5L |
| BFD:맞춤형 | 7.2:7.2L | |
| 12:12L | ||
| 16:16L | ||
| 18:18L | ||
| 36:36L | ||
세라믹 재료의 소결 및 치밀화
세라믹 재료의 소결 및 치밀화의 중요성
세라믹 재료의 소결 및 치밀화는 세라믹 제조 공정의 핵심 단계입니다. 이 공정을 통해 세라믹 재료는 치밀한 미세 구조를 형성하여 물리적, 기계적 및 열적 특성을 향상시킬 수 있습니다. 이는 세라믹 재료를 전자 제품에 적용하는 데 필수적입니다. , 건설, 항공 및 기타 분야.
세라믹 소결에 적용
온도 조절
그만큼3개 구역 튜브로세라믹 재료의 소결 공정 중 온도 구배 요구 사항에 맞게 퍼니스의 다양한 영역에서 온도를 정밀하게 제어할 수 있습니다.
정밀한 온도 제어 시스템을 통해 소결 공정에서 세라믹 재료가 최상의 온도 환경을 얻도록 보장하여 우수한 소결 효과를 얻을 수 있습니다.
분위기 조절
분위기는 세라믹 재료의 소결 과정에 중요한 영향을 미칩니다.3개 구역 튜브로불활성 가스 또는 환원 가스의 사용과 같은 필요에 따라 퍼니스의 분위기를 조정할 수 있습니다.
적절한 분위기 환경은 세라믹 재료의 불순물과 가스를 제거하고 재료의 소결 및 치밀화를 촉진하는 데 도움이 됩니다.
균일한 가열
장비의 가열 요소는 일반적으로 저항 가열 또는 유도 가열과 같은 고급 가열 기술을 채택하여 퍼니스의 균일한 온도 분포를 보장합니다.
균일한 가열은 소결 중 세라믹 재료의 온도 구배를 줄여 보다 균일한 소결 효과를 얻는 데 도움이 됩니다.
효율적인 생산
일반적으로 생산성이 높으며 동시에 여러 세라믹 샘플을 처리할 수 있습니다.
이는 생산 비용을 절감하고, 생산 효율성을 향상시키며, 대규모 생산 요구를 충족시키는 데 도움이 됩니다.
세라믹 재료의 소결 및 치밀화 공정 및 메커니즘
소결공정:
세라믹 재료의 소결 공정은 일반적으로 예열, 소결 및 냉각의 세 단계로 구성됩니다.
예열 단계에서 세라믹 재료는 점차적으로 소결 온도까지 가열됩니다.
소결 단계에서 세라믹 재료는 고온에서 생화학적 반응과 물리적 변화를 거쳐 조밀한 미세 구조를 형성합니다.
냉각 단계에서 소결된 세라믹 재료는 점차적으로 실온으로 냉각됩니다.
치밀화 메커니즘:
세라믹 재료의 치밀화는 주로 입자 간의 확산과 재배열에 의해 달성됩니다.
고온에서는 세라믹 입자의 표면이 줄어들고 입자 간의 확산과 재배열이 일어나 치밀한 미세구조가 형성됩니다.
동시에 세라믹 재료의 기공 및 균열과 같은 결함이 점차 감소하여 재료의 밀도와 강도가 향상됩니다.
소결 세라믹 재료의 장점과 과제
장점:
이 장비는 소결 공정 중 세라믹 재료에 대한 최적의 환경 조건을 보장하기 위해 정밀한 온도 제어 및 분위기 제어 기능을 갖추고 있습니다.
로 내 온도의 균일한 분포는 소결 공정에서 온도 구배를 줄이는 데 도움이 되어 소결 효과의 균일성을 향상시킵니다.
일반적으로 생산성이 높으며 대규모 생산 요구를 충족할 수 있습니다.
도전:
세라믹 재료의 소결 공정은 일반적으로 고온에서 수행되어야 하며, 이는 장비의 재료 및 구조 설계에 대한 더 높은 요구 사항을 제시합니다.
세라믹 재료의 품질에 부정적인 영향을 미치지 않도록 소결 과정에서 발생하는 가스와 불순물을 적시에 배출해야 합니다.
세라믹 재료의 소결 효과는 원료 품질, 소결 공정 매개변수 등 다양한 요인에 의해 영향을 받으므로 엄격한 공정 관리와 최적화가 필요합니다.
치밀화 과정
초기 열처리: PZT(지르콘산 티탄산 납) 콜로이드 필름 제조와 같은 준비 공정에서 필름 내의 용매 및 유기물을 제거하기 위해 먼저 열처리를 수행합니다. 이 단계는 일반적으로 낮은 온도 영역에서 수행되어 더 높은 에너지를 갖는 열역학적으로 불균형한 비정질 상태의 콜로이드 필름.
치밀화 메커니즘:
물질 이동
어닐링 과정에서 물질(예: 원자 또는 분자)이 입자 사이의 공간으로 확산되어 소결체가 수축되고 기공이 제거됩니다.
에너지 변화
온도가 증가하고 시간이 연장됨에 따라 콜로이드 필름의 분자 또는 원자는 확산 및 재배열에 충분한 에너지를 얻어 더 단단한 구조를 형성합니다.
크리스탈 전환
비정질 콜로이드막은 어닐링 과정에서 점차적으로 결정질 상태로 변하고, 입자는 점차 성장하고 더 촘촘하게 배열되어 재료의 밀도와 성능을 향상시킵니다.
냉각 및 경화: 어닐링 후 재료를 실온으로 냉각시켜 경화하고 안정된 구조를 유지합니다.
주기적 반복 처리: 균질화, 열처리 및 어닐링 과정을 주기적으로 반복하여 콜로이드 필름의 두께가 점차 증가합니다. 일반적으로 더 높은 온도 영역에서 유니폼당 특정 수의 레이어(예: 5개 레이어)가 한 번 어닐링됩니다. 어닐링 공정은 콜로이드 필름의 에너지를 방출하고 결정 상태로 변환하며 조밀하고 결정화된 필름 층을 얻을 수 있습니다.
고등 교육 기관과의 협력
과학기술의 발달과 함께 대학의 재료과학, 화학, 물리학 등 분야의 연구가 점점 더 깊어지고 있으며, 실험장비에 대한 수요도 날로 높아지고 있습니다. 고정밀 및 다기능 열처리 장비인 3온도 관상로는 대학 실험실에서 없어서는 안될 부분이 되었습니다. 전문 장비 제조업체와의 협력을 통해 고등 교육 기관은 고급 실험 장비를 확보하고 개선할 수 있습니다. 과학적인 연구 수준.
협력 모드
장비 조달
고등 교육 기관은 실험실의 연구 요구 사항을 충족하기 위해 장비 제조업체로부터 직접 3온도대 관상로를 구입할 수 있습니다. 조달 과정에서 두 당사자는 장비의 성능, 가격, 판매 후 서비스 및 기타 조건에 대해 협상합니다. , 조달 계약을 체결합니다.
연구실 공동 구축
고등 교육 기관은 장비 제조업체와 공동 실험실을 구축하여 과학 연구 및 기술 혁신을 공동으로 수행할 수도 있습니다. 이 모델에서 장비 제조업체는 고급 실험 장비 및 기술 지원을 제공하고 대학은 연구 사이트와 연구원을 제공합니다. 양측은 자원 공유와 상호 보완적 이점을 통해 공동으로 과학 연구 진행을 촉진할 것입니다.
기술 지원 및 교육
장비 제조업체는 고등 교육 기관에 기술 지원 및 교육 서비스를 제공할 수도 있습니다. 여기에는 장비 설치 및 시운전, 운영 교육, 유지 관리 및 콘텐츠의 기타 측면이 포함됩니다. 교육을 통해 대학의 연구원은 장비를 개선하고 실험의 효율성과 정확성을 향상시킵니다.
협력사례
IDRR Wuxi Aidi Thermal Engineering 및 Zhejiang University:2024년 9월 IDRR Wuxi Aidi Thermal Engineering과 Zhejiang University 연구소는 공동 실험실을 구축하기 위해 협력했습니다.IDRR Wuxi Aidi Thermal Engineering은 파이프로 및 기타 제품의 개발 및 연구에 전념하고 있습니다. 열간 가공 장비 및 주조 보조 재료 및 그 제품은 절강대학교 연구실의 연구 방향과 매우 호환됩니다. 양측은 협력을 통해 열처리 기술의 새로운 개발을 공동으로 추진했습니다.
대련이공대학교:대련이공대학교는 실험실 연구를 위해 개방형 소형 3온도대 관상로를 구입했습니다. 이 장비는 고정밀도, 다기능 특성을 갖고 있어 대련대학교 연구원들에게 강력한 연구 지원을 제공합니다. 기술의.
협력의 중요성
과학 연구 수준 향상: 고등 교육 기관은 전문 장비 제조업체와의 협력을 통해 고급 실험 장비 및 기술 지원을 확보하여 과학 연구 수준을 향상시킬 수 있습니다.
기술 혁신 촉진: 공동 실험실 공동 구축과 같은 협력 모델은 고등 교육 기관과 장비 제조업체 간의 자원 공유 및 보완적 이점을 촉진하고 공동으로 기술 혁신과 성과 변화를 촉진할 수 있습니다.
과학연구 인재 양성 : 대학 연구자들은 협력사업에 참여하고 전문적인 훈련을 받음으로써 전문적 자질과 실무능력을 지속적으로 향상시킬 수 있으며, 보다 우수한 과학연구인재 양성에 기여할 수 있다.
발열체 점검 방법
단계를 확인하세요
1. 외관검사
가열 요소(예: 저항선, 실리콘 탄소 막대 등)에 명백한 파손, 변형, 변색 또는 손상이 있는지 확인하십시오. 파손은 일반적으로 불연속적인 부분이며 굽힘, 뒤틀림 및 기타 비정상적인 모양으로 변형이 나타날 수 있으며, 장기간 사용 후 과열 또는 비정상적인 색상 변화로 인해 변색이 발생할 수 있으며, 손상은 외력 충격 및 표면에 의한 기타 원인으로 인해 발생할 수 있습니다. 구성 요소의 손상.
단자, 고정고정구 등 발열체의 연결부위가 견고하고 느슨해짐, 탈락, 산화현상이 없는지 확인하십시오. 느슨해지거나 떨어지면 접촉 불량이 발생하고 가열 효과에 영향을 줄 수 있습니다. 산화는 저항을 증가시키고, 가열 효율을 감소시키며, 심지어 고장을 유발할 수도 있습니다.
2. 체온체크
가열 과정에서 온도 표시 값의 변화를 관찰하십시오. 가열 요소가 정상적으로 작동하는 경우 가열 시간이 증가함에 따라 온도가 점차 상승하고 설정 온도에 도달한 후 상대적으로 안정적인 상태를 유지해야 합니다. 온도가 천천히 올라가거나, 정체되거나, 변동폭이 크다면 발열체에 문제가 있을 수 있습니다.
적외선 온도계와 같은 온도 측정 도구는 튜브 표면이나 튜브 근처의 온도를 직접 측정하는 데 사용됩니다. 정상적인 상황에서는 다양한 위치의 온도가 특정 범위 내에서 분포되어야 하며 온도 표시 장치의 값과 일치해야 합니다. 일부 지역의 온도가 현저히 낮거나 높으면 해당 지역의 발열체가 제대로 작동하지 않는 것일 수 있습니다.
3. 전기적 매개변수 확인
전류계와 전압계를 사용하여 관상로 가열 요소의 작동 전류와 전압을 측정합니다. 측정된 값은 장치의 정격 전류 및 전압과 비교됩니다. 전류가 너무 낮으면 부분적으로 손상되거나 발열체와의 접촉이 불량할 수 있습니다. 전류가 너무 높으면 단락이나 기타 비정상적인 상태가 발생할 수 있습니다. 동시에 전류와 전압의 안정성에 주의하십시오. 큰 변동은 발열체가 안정적이지 않다는 것을 의미할 수 있습니다.
3상 전원 공급 장치를 갖춘 관형 퍼니스의 경우 3상 전류가 균형을 이루고 있는지 확인하십시오. 3상 전류의 균형이 맞지 않으면 1상 발열체에 문제가 생길 수 있습니다.
4. 전원 점검
관상로의 전력 계산식(전력= 전류 × 전압 × 역률)에 따라 발열체의 실제 소비 전력을 계산합니다. 장비의 정격 전력과 비교하여 실제 전력이 정격 전력보다 현저히 낮은 경우 발열체가 손상되거나 제대로 작동하지 않을 수 있습니다.
5. 사운드 체크
관상로를 작동하는 동안 발열체에서 이상한 소리가 나는지 주의 깊게 들어보십시오. 비정상적인 소리가 나는 경우 발열체가 느슨해지거나 파손되거나 다른 부품과의 마찰로 인해 발생할 수 있습니다.
검사 후 치료
검사 결과 기록
발열체 상태, 온도 변화, 전기적 매개 변수 측정 결과 등을 포함하여 검사 결과를 자세히 기록하십시오.
적시에 유지 보수 또는 교체
가열 요소에 문제가 있는 경우 관상로의 정상적인 작동을 보장하기 위해 적시에 수리하거나 교체해야 합니다.
