대량의 연동 펌프
흐름 범위 : 0. 0053-6000 ml\/min
2. 기본 연동 펌프 : Labm 시리즈
흐름 범위 : 0. 0053-3100 ml\/min
3. 산업화 연동 펌프
속도 범위 : 0. 1-600 rpm
설명
기술적인 매개 변수

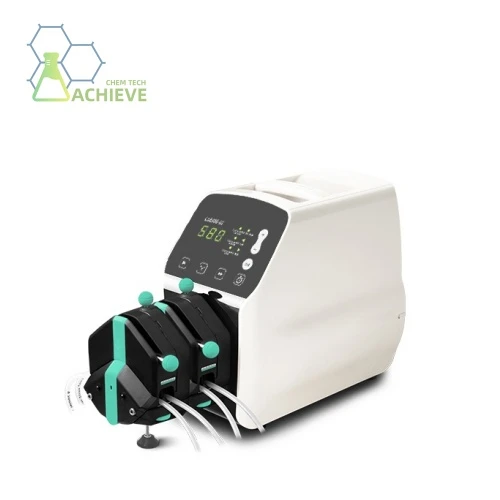

A 대량의 연동 펌프다양한 산업 및 과학 응용 분야에서 액체의 정확하고 지속적인 전달을 위해 설계된 특수 유체 취급 장치입니다. 연동 원리에서 작동하는이 펌프는 펌프 헤드 내의 롤러 또는 신발을 사용하여 유연한 튜브를 압축하고 방출하여 유체를 움직입니다. 이 동작은 유체를 앞으로 나아가는 파도와 같은 움직임을 만들어 온화하고 오염이없는 전송을 보장합니다.
이 장비는 펌프의 탄성 전달 호스를 번갈아 가며 방출하여 유체를 펌핑하는 장치입니다. 핵심 구성 요소에는 펌프 헤드, 호스 및 드라이버가 포함됩니다. 모터는 롤러를 회전시켜 회전하여 주기적으로 호스를 압박하여 연속 유체 운송을 달성합니다. 대형 연동 펌프는 큰 유량, 강력한 자체 프라이밍 능력 및 우수한 부식성과 같은 기능으로 인해 산업 생산, 환경 보호, 화학 공학 및 기타 분야에서 널리 사용됩니다.
명세서
작업 메커니즘
◆ 튜브 압축: 로터 어셈블리에 부착 된 롤러는 회전 할 때 유연한 튜브를 압축합니다. 이 압축은 튜브의 한 부분에서 닫히므로 폐색 지점의 유체가 앞으로 나아가도록 강요합니다.
◆ 폐색 및 방출: 롤러가지나 가면서 튜브 탄성 회복으로 다음 섹션으로 유체를 끌어내는 진공을 생성합니다. 이 순환 공정은 지속적인 유체 흐름을 초래합니다.
◆ 흐름 제어: 모터의 속도를 변경하거나 튜브의 크기를 변경하여 유량을 조정할 수 있습니다.
장점 및 단점
|
◆ 오염 없음: 유체는 튜브 재료와 만 접촉하기 때문에 펌프 메커니즘의 오염 위험이 없습니다. ◆ 온화한 취급: 연동 펌프는 전단에 민감한 유체가 높은 전단력을 부여하지 않기 때문에 이상적입니다. ◆ 자체 프라이밍:이 펌프는 스스로 프라이밍하고 가스와 점성 유체를 쉽게 처리 할 수 있습니다. ◆ 다목적 성: 부식성, 연마성 및 점성 물질을 포함한 광범위한 유체에 적합합니다. ◆ 유지 보수의 용이성: 튜브는 유일한 마모 부분이며 교체품을 간단하게 만들고 가동 중지 시간을 최소화합니다. |
|
|
|
◆ 압력 제한: 생성 될 수있는 최대 압력은 튜브 재료의 강도에 의해 제한됩니다. ◆ 맥동 흐름: 흐름의 맥동 특성은 부드럽고 연속적인 흐름이 필요한 응용 분야에 적합하지 않을 수 있습니다. ◆ 튜브 마모: 시간이 지남에 따라 튜브가 마모되어 정기적으로 교체해야합니다. ◆ 유량 감소: 튜브가 나이가 들어감에 따라 탄력성이 감소하여 유량이 점진적으로 감소합니다. |
주입 펌프 소개
연료 분사 펌프는 디젤과 일부 휘발유 엔진의 중요한 구성 요소로, 올바른 타이밍과 압력으로 엔진 실린더에 정확한 양의 연료를 전달하는 일을 담당합니다. 이 정밀도는 최적의 엔진 성능, 효율성 및 배출 제어에 필수적입니다.
엔진 성능
정확한 연료 전달을 통해 엔진이 다양한 속도와 하중에서 원활하게 작동하도록합니다. 연료 분사 펌프는 엔진 수요의 변화에 신속하게 반응하여 연료량과 타이밍을 조정하여 전력 출력 및 응답 성을 유지해야합니다.
연료 효율
연소에 필요한 정확한 양의 연료를 전달함으로써 펌프는 연료 폐기물을 최소화하는 데 도움이됩니다. 과잉 연료는 불완전한 연소와 연료 소비가 높아지고, 연료가 부족하면 엔진이 더 열심히 작동하여 효율성이 줄어 듭니다.
배출 제어
정확한 연료 분사는 청정 배출에 기여합니다. 연료의 완전한 연소는 미립자 물질, 질소 산화물 (NOX) 및 Unburn되지 않은 탄화수소와 같은 유해한 오염 물질의 생산을 감소시킵니다. 현대 연료 분사 시스템은 연소 공정을 최적화하여 엄격한 배출 규정을 충족하도록 설계되었습니다.
연료 분사 펌프의 주요 기능은 연료를 압력을 가해 엔진의 연소실에 주입하는 것입니다. 디젤 엔진에서 펌프는 효율적인 연소를 위해 연료를 분무하기 위해 1, 000 bar (14,500 psi)를 초과하는 고압을 생성해야합니다. 다음을 포함하여 여러 유형의 연료 분사 펌프가 있습니다.
인라인 주입 펌프
구형 디젤 엔진에서 일반적으로,이 유형은 캠 샤프트를 사용하여 개별 실린더의 연료를 순차적으로 압력을 가하는 플 런저를 구동합니다.
분배기 주입 펌프
로터리 분배기를 통해 연료를 여러 실린더에 분배하는 단일 펌핑 요소를 특징으로하여보다 컴팩트 한 디자인을 제공합니다.
일반적인 철도 주입 시스템
고압 펌프가 일정한 압력을 유지하는 일반적인 레일에 연료를 공급하는 현대적인 접근 방식으로 유연하고 정확한 주입 타이밍을 허용합니다.
일반적인 연료 분사 펌프는 몇 가지 주요 구성 요소로 구성됩니다.
- 급락 또는 펌핑 요소: 연료 압력을 담당합니다.
- 캠축: 플 런저를 인라인 및 유통 업체 펌프로 운전합니다.
- 전달 밸브: 연료의 흐름을 주입 라인으로 제어합니다.
- 지사: 연료 공급 장치를 조절하여 다양한 하중 하에서 엔진 속도를 유지하기 위해 연료 공급을 조절합니다.
연료 분사 펌프가 정밀도를 달성하는 방법
기계 디자인
전통적인 펌프는 플 런저, 캠 샤프트 및 전달 밸브와 같은 기계적 구성 요소를 사용하여 연료 압력 및 흐름을 제어합니다. 설계는 연료가 필요한 수준으로 압력을 가하고 각 실린더에 시간이 지정된 방식으로 전달되도록합니다.
전자 제어
현대 엔진에서 전자 제어 장치 (ECU)는 센서의 실시간 데이터를 기반으로 사출 타이밍 및 압력을 조정하여 정밀도를 향상시킵니다. 이를 통해 운전 조건에 대한 동적 적응, 성능 및 효율성 향상이 가능합니다.
일반적인 철도 시스템
이 고급 시스템은 공유 연료 레일에서 일정한 고압을 유지하여 유연하고 정확한 사출 제어를 가능하게합니다. ECU는 각 실린더에 대해 주입 파라미터를 변화시켜 연소를 최적화하고 배출을 줄일 수 있습니다.
연료 분사 펌프는 엔진 효율 및 배출 감소에 중요합니다. 정확한 연료 전달은 연료 폐기물과 유해한 배출량을 최소화하여 완전한 연소를 보장합니다. 일반 철도 시스템의 전자 제어 장치 (ECU)와 같은 현대 발전은 사출 타이밍 및 압력을 실시간으로 조정하여 성능 향상 및 배출 감소를 허용합니다.
1
주입 펌프는 정밀 메커니즘을 사용하여 특정 부피의 유체를 미터로 만듭니다. 이것은 플런저 동작, 피스톤 변위 또는 기어 펌프를 통해 달성 될 수 있습니다.
2
고압 펌프는 종종 주입에 필요한 수준으로 유체의 압력을 높이는 데 사용됩니다.
3
타이밍 메커니즘은 엔진 성능 또는 프로세스 제어에 중요한 정확한 순간에 유체가 주입되도록합니다.
4
현대 시스템의 전자 제어 장치 (ECU)는 엔진 조건 또는 프로세스 매개 변수에 따라 사출 타이밍, 지속 시간 및 압력을 조정할 수 있습니다.
디자인 기능
◆ 연골 펌프연동 펌프의 설계는 단순성과 적응성을 특징으로합니다. 기본 구성 요소에는 구동 모터, 로터 어셈블리, 유연한 튜브 및 펌프 헤드가 포함됩니다. 튜브 재료는 펌핑되는 유체와 작동 조건에 따라 선택되어 호환성과 내구성을 보장합니다. 전형적으로 회전 샤프트에 장착 된 롤러 또는 신발로 구성된 로터 어셈블리는 원형 패턴으로 튜브에 압축력을 적용합니다. 이 설계를 통해 모터의 속도 또는 튜브 크기를 변경하여 유량을 쉽게 조정할 수 있습니다. ◆ 주입 펌프주입 펌프는 수많은 정밀 모반 구성 요소를 통합하여 설계에서 훨씬 더 복잡합니다. 주요 기능에는 고압 펌프 챔버, 플런저 어셈블리, 캠축 또는 솔레노이드 액추에이터 및 연료 인젝터 노즐이 포함됩니다. 플런저 어셈블리는 펌프 챔버 내에서 왕복하여 섭취 스트로크 동안 연료를 끌어 내고 파워 스트로크 중에 압축하는 가변 볼륨을 생성합니다. 캠 샤프트 또는 솔레노이드 액추에이터는 플런저 운동의 타이밍 및 지속 시간을 제어하는 반면, 연료 인젝터 노즐은 효율적인 연소를 위해 연료를 미세한 방울로 분무하도록 세 심하게 설계되었습니다. |
|
미래의 추세와 전망
산업 기술의 지속적인 개발과 진보로대량의 연동 펌프또한 지속적으로 업그레이드되고 개선되고 있습니다. 대형 연동 펌프의 미래 개발 동향은 주로 다음 측면에 반영됩니다.
지능형 개발 :사물 인터넷 및 빅 데이터와 같은 기술의 지속적인 발전으로 대형 연동 펌프는보다 지능적인 제어 및 관리를 달성 할 것입니다. 예를 들어, 센서 및 제어 시스템을 통합하여 펌프 흐름 및 압력과 같은 매개 변수의 실시간 모니터링 및 조절을 달성 할 수 있습니다. 원격 모니터링 및 결함 진단 시스템을 통해 펌프의 원격 관리 및 유지 보수가 달성됩니다.
고효율 및 에너지 절약 :미래에,대량의 연동 펌프고효율 및 에너지 절약 설계에 더 많은 관심을 기울일 것입니다. 펌프 본체의 구조를 최적화하고 모터의 효율을 향상시킴으로써 펌프의 에너지 소비 및 작동 비용을 줄일 수 있습니다. 한편, 새로운 재료와 기술 수단은 펌프의 내식성 및 서비스 수명을 향상시키기 위해 채택되었습니다.
모듈 식 디자인 :앞으로 대형 연동 펌프는보다 모듈 식 설계 개념을 채택 할 것입니다. 펌프 본체, 드라이버 및 제어 시스템과 같은 구성 요소를 모듈 식으로 설계하면 사용자가 실제 요구에 따라이를 결합하고 구성하는 것이 편리합니다. 동시에 펌프의 보편성과 상호 교환 성을 향상시키고 사용자의 조달 및 유지 보수 비용을 줄입니다.
환경 보호 및 지속 가능성 :환경 인식의 지속적인 개선과 지속 가능한 개발 개념의 심화로 인해 미래에는 대형 연동 펌프가 환경 보호 및 지속 가능한 개발에 더 많은 관심을 기울일 것입니다. 환경 친화적 인 재료와 기술적 수단을 채택함으로써 생산 및 사용 중 펌프가 환경에 미치는 영향을 줄일 수 있습니다. 동시에 자원 보존 및 재활용을 달성하기 위해 펌프 재활용 및 재 제조 기술의 개발을 촉진하십시오.
